Montažna betonska sidra

Uliti-v montažna betonska sidra in sisteme za pritrjevanje

Ulita-v montažna betonska sidra vzpostavljajo strukturne povezave, prenos strižnih elementov in začasne ali trajne pritrdilne točke na montažnih elementih. Te komponente, vgrajene neposredno v betonske elemente med tovarniškim ulivanjem, pretvorijo lokalizirane točkovne obremenitve v porazdeljene notranje napetosti znotraj armiranobetonskih matric.

Standardna ulita-sidra odpravljajo strukturno vrtanje-stebrov, s čimer se izogibajo udarcem armaturnih palic in mikro-razpokam v visoko-območjih napetosti. Izbira surovin, vroče-cinkanje ali metalurgija nerjavečega jekla, geometrija glave in natančne globine vgradnje določajo odpornost-na izvlek, strižno zmogljivost in dolgoročno-vzdržljivost v pogojih dinamične ali statične obremenitve.

Strukturna sidra za beton
Strukturna betonska sidra so vnaprej-zakopani ali naknadno-nameščeni-težki mehanski povezovalni elementi, vdelani v betonske elemente za varen prenos statičnih, dinamičnih in potresnih obremenitev med konstrukcijskimi spoji. Ta sidra,...
Prikaži več
Betonska sidra-za težka bremena
Betonska sidra-za težka bremena so konstrukcijske pritrdilne in povezovalne komponente, zasnovane za montažne betonske konstrukcije, civilno infrastrukturo in industrijske zgradbe. Ta sidra so zasnovana za prenos visokih nateznih in...
Prikaži več
Sidra za vgradnjo v beton
Sidra za vgradnjo v beton so sestavni deli iz jeklene konstrukcije, nameščeni v opaž pred vgradnjo betona, da se vzpostavijo-nosilne pritrdilne točke. Ti vliti-vložki, ki segajo od sferičnih-glavnih zatičev in razprtih sider do navojnih...
Prikaži več
Ulita-pritrdilna sidra
Ulita-pritrdilna sidra so natančno-izdelane jeklene sidrne komponente, vdelane neposredno v betonski opaž pred vlivanjem konstrukcije. S postavitvijo teh-zmogljivih navojnih vtičnic in sklopov kanalov pred namestitvijo proizvajalci...
Prikaži več
Montažna betonska robna sidra
Montažna sidra za betonske robove so vdelane jeklene strojne komponente, zasnovane posebej za varno dviganje robov, nagibanje in ravnanje s tankostenskim-montažnimi elementi, kot so stenske plošče, arhitekturne fasade in mejne plošče....
Prikaži več
Betonska strižna sidra
Betonska strižna sidra so konstrukcijski vgrajeni jekleni elementi, zasnovani za prenos stranskih strižnih sil in nateznih obremenitev iz strukturnih jeklenih elementov ali montažnih povezav na betonske temelje, stene ali talne plošče....
Prikaži več

Paleta izdelkov

Kategorija sidra	Primarna strukturna funkcija
Betonska strižna sidra	Prenos striga v-ravnini preko spojev
Montažna betonska robna sidra	Obremenitev robne razdalje brez lomljenja betona
Ulita-pritrdilna sidra	Mehanska pritrditev sekundarne komponente in opreme
Sidra za vgradnjo v beton	Natezna sidrišča za globoko vgradnjo za težke elemente
Betonska sidra-za težka bremena	Dinamična, potresna in kombinirana natezna/strižna strukturna vez
Strukturna sidra za beton	Primarni{0}}nosilni spoji stebrov, tramov in sten

Betonska strižna sidra
Zasnovano tako, da vzdrži vzporedne in pravokotne strižne sile v spojih plošč-na-ploščo in plošč-na-strukturo. Opremljene z integriranimi strižnimi ušesi, rebrastimi gredmi ali ploščami z režami, te enote usmerjajo stranske obremenitve stran od betonske meje v okoliška stremena in mrežno ojačitev.

Montažna betonska robna sidra
Oblikovano posebej za postavitev blizu--robov, kot so obrobe plošč, prečke in tanki robovi plošč. Posebna geometrija-vključno s sploščenimi stebli, nagnjenimi zadnjimi ploščami in prečnimi ojačitvenimi zankami-preprečuje izpihovanje robov in zlom betonskega stožca pri prečni napetosti ali strigu.

Ulita-pritrdilna sidra
Vtičnice z notranjim navojem (metrični ali navojni navoji), ulite poravnane s površino betona. Zasnovan za začasno opremljanje med montažo ali trajno pritrditev cevi MEP, nosilcev za obloge, konstrukcijskih jeklenih preklad in varnostnih pregrad. Dobavljen s plastičnimi pokrovčki za ohranitev celovitosti niti med vlivanjem in vibriranjem.

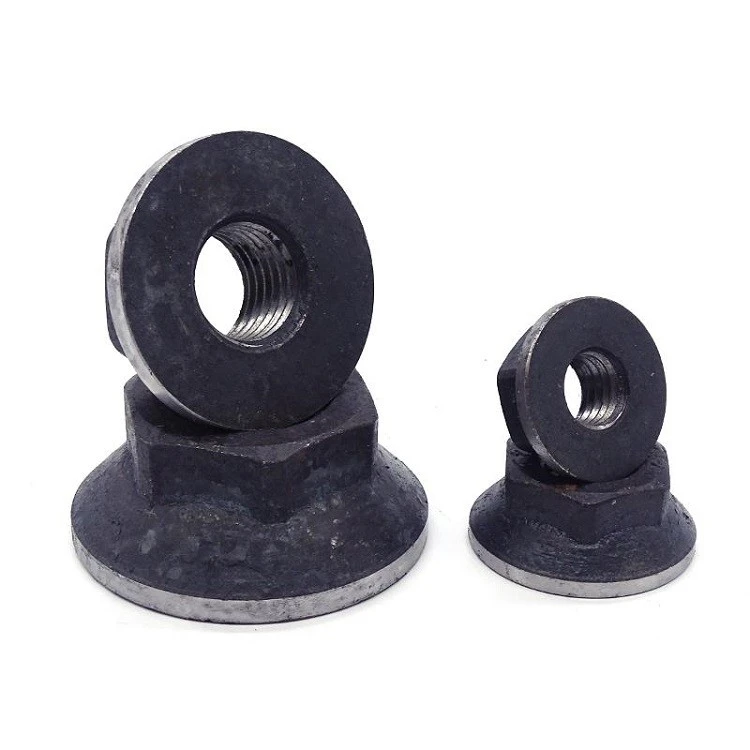

Sidra za vgradnjo v beton
Visoko{0}}tonažna natezna sidra s kovanimi nogami, varjenimi sidrnimi ploščami ali valovitimi konci. Postavljeni so globoko v betonsko jedro, da povečajo površino stožca, zaradi česar so idealni za težke strukturne povezave, visoke momente prevračanja in močne točke dviga napetosti.

Betonska sidra-za težka bremena
Izdelano iz visoko{0}}nateznega legiranega jekla ali težkih-stenskih brezšivnih cevi za obvladovanje kombinirane-visoke tonažne napetosti in dinamičnih strižnih obremenitev. Zasnovan za infrastrukturne projekte, nosilce mostov, vzletno-pristajalne steze žerjavov in visoko{4}}industrijske aplikacije, ki so izpostavljene utrujenosti in dinamičnim silam.

Strukturna sidra za beton
Primarne strukturne vezi, zasnovane za povezave glavnega okvirja: steber-na-temelj, stena-na-nosilec in vmesniki-panel-plošča. Zasnovan za izpolnjevanje strogih strukturnih gradbenih predpisov za neposreden prenos momenta, napetosti in striga preko kritičnih montažnih spojev.

Ključne značilnosti izdelka

Prenos polne obremenitve prek neposrednega betonskega lepljenja:Kovane glave, valoviti konci in navzkrižno izvrtani repni zatiči porazdelijo mehanske obremenitve prek betonskih kompresijskih stožcev namesto zaradi trenja.

Nadzorovana metalurgija jekla:Precizno hladno valjano ali kovano ogljikovo jeklo (npr. Q235B, Q355B, 20Mn2, 42CrMo) in avstenitno/pusto dupleksno nerjavno jeklo (AISI 304, 316, 1.4404, 1.4362) zagotavljata predvidljive meje tečenja in parametre raztezka.

Sistemi za zmanjšanje korozije:Možnosti površinske obdelave vključujejo navadno črno obdelavo, elektro-cinkanje (8–12 µm), vroče{3}}cinkanje (HDG po ISO 1461 / ASTM A153, večje ali enako 55 µm) in cinkove-luskaste prevleke (Geomet/Delta-Tone) za ostre atmosferske oz. -izpostavljenost soli za odmrzovanje.

Dimenzijska natančnost za avtomatizirano proizvodnjo:Tolerance navojev (razred 6H/6g) in nadzorovane zunanje mere omogočajo natančno poravnavo z adapterji magnetov za opaže, gumijastimi oblikovalniki vdolbin in avtomatiziranimi delovnimi tokovi za proizvodnjo kletk.

Načini duktilne okvare:Razmerje med-tečenjem in-natezno trdnostjo preprečuje strig krhkega jekla, preden je zmogljivost betonskega stožca v celoti izkoriščena, kar zagotavlja predvidljivo strukturno delovanje v pogojih preobremenitve.

Ključne specifikacije

Parameter	Standardni obseg/specifikacija	Zmogljivosti po meri
Materialne stopnje	Ogljikovo jeklo (Q235, Q355, 1045); Nerjaveče jeklo (304/304L, 316/316L, Duplex 2205)	42CrMo, 20Mn2, legirano jeklo na zahtevo
Vrste in velikosti niti	Metrični (M10 do M52); Rd navoji (Rd12 do Rd52); Navoji (1/2" do 1-1/2")	Navoji UNC/UNF, višine po meri
Končna nosilnost (napetost)	1,2 tone do 32,0 tone (12 kN do 320 kN na sidro)	Do 50 ton (500 kN) specializirane enote
Razpon strižne obremenitve	1,0 ton do 25,0 ton (10 kN do 250 kN)	Strukturna zmogljivost se ujema s projektnim inženiringom
Površinski zaščitni premazi	Navadno/oljeno, elektro-galvanizirano (8–15 µm), vroče-pocinkano (več kot ali enako 55 µm / 400 g/m²)	Cinkovi kosmiči (Geomet 321/500), epoksidni praškasti premaz
Proizvodni procesi	Hladno kovanje, vroče kovanje, CNC precizna obdelava navojev, robotsko varjenje	100-odstotna kontrola z magnetnimi delci (MPI) kritičnih zvarov
Proizvodna toleranca	ISO 2768-m (Splošno); DIN 13 / ISO 965 (navoji)	Strožje tolerance po inženirskih risbah
Sledljivost	Vtisnjen razred, koda serije in nazivna obremenitev na glavi sidra	Žigosanje toplotnih-številk, številčenje delov po meri

Aplikacije

Montažni element	Uporabljena vrsta sidra	Ključna tehnična funkcija
Arhitekturne obloge	Robna sidra in pritrdilne vtičnice	Nastavitev strižne obremenitve zaradi vetra in{0}}vezi
Strukturne strižne stene	Strižna sidra in strukturna sidra	V-ravnem striženju in talni diafragmi
Tramovi in stebri	Betonske vgradnje in težke-obremenitve	Visoko{0}}napetostni dvig in momentni spoji
Votle plošče	Cast-In vtičnice z zankami	Spuščeni strop/tehnična sidra MEP
Civilni/komunalni trezorji	Vroče{0}}pocinkane strukturne enote	Tlak zemlje in vodo{0}}tesni spoji

Arhitekturne stenske plošče in sendvič fasade
Robna sidra in plitke pritrdilne vtičnice pritrdijo zunanje izolirane plošče na konstrukcijske okvirje. Prilagodijo se diferencialnemu toplotnemu gibanju, medtem ko prenašajo--sesanje ravninskega vetra in lastne obremenitve.

Strukturne stene, jaški in strižne plošče
Močna{0}}rezna sidra in vlite-vezne zanke povezujejo montažne stenske plošče s talnimi ploščami in sosednjimi strižnimi stenami. Ta sidra absorbirajo bočne dinamične sile, ki nastanejo zaradi vetra ali potresne dejavnosti.

Montažni tramovi, nosilci in stebri
Visok{0}}zmogljiva vgradna sidra absorbirajo močne natezne obremenitve, prenos momenta in visoke strižne sile med konstrukcijsko erekcijo in dolgo{1}}ročno življenjsko dobo.

Podporni zidovi, prepusti in infrastruktura
Vgradna sidra iz pocinkanega konstrukcijskega betona vzdržujejo stalen pritisk zemlje, izpostavljenost vlagi v tleh in ciklične prometne vibracije v opornikih mostov, montažnih škatlastih prepustih in podpornih stenah.

Modularna in pod konstrukcija
Kompaktna pritrdilna sidra, vgrajena v montažne kopalniške podstavke, volumetrične betonske module in stopnišča, omogočajo hitro mehansko pritrditev, začasno pozicioniranje in končno pritrditev temeljev.

Premisleki pri izbiri in oblikovanju

Postopek izbire inženiringa

Določite nalaganje:Napetost, strig, kombinirana obremenitev, dinamika/utrujenost.

Ocenite geometrijske meje:Debelina plošče, robna razdalja, sidrna razdalja.

Ocenite izpostavljenost okolja:Suho notranje, vlažno, morsko okolje, soli za odmrzovanje.

Preverite parametre betona:Tlačna trdnost (f'c), razpokan beton v primerjavi z nerazpokanim betonom, postavitev armature.

Končna specifikacija:Izbira materiala, površinski premaz, globina vgradnje (hef), geometrija glave.

Kritična izbirna merila

Robna razdalja (c1, c2) in razmik (s1, s2):Namestitev sider blizu robov elementov zmanjša efektivno površino betonskega stožca. Kadar nazivnih robnih razdalj ni mogoče vzdrževati, je treba navesti robna sidra ali dodatno strižno ojačitev z lasnim{1}}zatičem.

Karakteristična trdnost betona (fck / f'c):Izvlecite-telesca zmogljivosti neposredno s tlačno trdnostjo betona v času obremenitve (npr. zgodnja-faza odstranjevanja v primerjavi s. 28-dnevno končno trdnostjo 50 MPa).

Razpokano in nerazpokano stanje betona:Natezna območja, ki so podvržena strukturnemu upogibanju, zahtevajo sidra, ocenjena za razmere razpokanega betona z nižjimi efektivnimi faktorji nosilnosti.

Interakcije kombiniranega nalaganja:Kombinirane natezne (N_Ed) in strižne (V_Ed) sile morajo izpolnjevati standardne formule za interakcijo:

(N_Ed / N_Rd)^1.5 + (V_Ed / V_Rd)^1,5 Manjše ali enako 1,0

Razredi izpostavljenosti okolju:
• Notranje sušenje (XC1): elektro-galvanizirano ali samo-obarvano ogljikovo jeklo.
• Zunanjost atmosfersko/vlažno (XC3, XC4, XS1): vroče-pocinkano ogljikovo jeklo.
• Agresivna industrijska/pomorska izpostavljenost/izpostavljenost kloridom (XS2, XS3, XF4): Nerjaveče jeklo razreda 316 / Duplex 2205.

Kakovost in pregled

Potek dela za nadzor kakovosti

Preverjanje surovin:Kemijska analiza in natezno testiranje na serijo toplote.
Oblikovanje in obdelava:Dimenzijska toleranca in preverjanje premera navojev.
Varjenje in montaža:100 % vizualni pregled, periodični NDT/MPI in pregledi preboja zvarov.
Površinska obdelava:Merjenje debeline nanosa po ISO 2178 in testiranje s slanim pršenjem.
Serijsko mehansko testiranje:Preverjanje napetosti ob obremenitvi, izvlečenje{0}}za popolno odpoved in preverjanje trdote.
Paket dokumentacije:EN 10204 Certifikati o materialih tipa 3.1, poročila o pregledih in tovarniška CoC.

Inšpekcijski standardi

Celovitost materiala in sledljivost:Surove jeklene palice in tuljave so pred proizvodnjo podvržene spektrografski kemijski analizi in termično-nateznemu testiranju. Vsaka pošiljka vključuje potrdila o preskusu rezkanja EN 10204 tipa 3.1, ki podrobno opisujejo mejo tečenja (ReH), končno natezno trdnost (Rm), raztezek (A5) in kemično sestavo.
Preizkušanje mehanskega-izvleka in natezne trdnosti:-Notranji hidravlični preskusni stroji izvajajo destruktivne napetostne in strižne preskuse izvleka-na sidrih, vlitih v standardizirane betonske bloke, da preverijo značilne porušitvene obremenitve, zlom betonskega stožca in točke zloma jekla.
Ne{0}}destruktivno testiranje (NDT):Kritični strukturni zvari na vgrajenih ploščah in sklopih sidrnih čepov so podvrženi pregledu z magnetnimi delci (MPI) ali ultrazvočnemu testiranju (UT), da se ugotovijo notranje praznine, pomanjkanje fuzije ali mikro-razpoke.
Prevleka in preverjanje debeline:Galvanizirane plasti so preverjene z uporabo merilnikov debeline nanosa z magnetno indukcijo (ISO 2178), da se zagotovi skladnost z najmanjšo zahtevo 55 µm za vroče-pocinkane končne obloge. Testiranje z nevtralnim solnim razpršilom (ISO 9227 / ASTM B117) nadzira odpornost proti koroziji med proizvodnimi serijami.

Možnosti dobave in prilagajanja

OEM in inženirske spremembe

Globine vgradnje in geometrije stebla po meri:Podaljšana stebla, zamaknjeni zavoji po meri ali varjene sidrne plošče, prilagojene za preprečevanje notranjih prednapetih pramenov ali gostih armaturnih kletk.
Posebne konfiguracije niti:Metrični, tuljavni, UNC ali trapezni navoji z notranjimi plastičnimi ščitniki za navoje ali dodatki za magnetno držalo.
Integrirani ojačitveni sklopi:Sidra, dobavljena vnaprej-sestavljena s tovarniško-varjenimi konci armaturnih palic, strižnimi tulci ali nosilci za pozicioniranje.

Možnosti pakiranja, postavitve in pošiljanja

Job-Site/Factory Ready Bundling:Izdelki razvrščeni in označeni po seznamih ulitkov montažnih elementov, številkah oznak ali stopnjah proizvodne linije.
Embalaža-za preprečevanje korozije:Zaprte vrečke VCI (zaviralec hlapne korozije) znotraj težkih-lesenih zabojev ali palet-z jeklenimi trakovi za preprečevanje poškodb zaradi vlage med pomorskim prevozom.
Sledljivo označevanje:Zunanja embalaža vključuje jasno sledenje toplotnega števila, številke delov izdelka, stopnje obremenitve, oznake s črtno kodo in ID-je serij.

Kaj morajo kupci zagotoviti za ponudbo

Če želite prejeti natančen inženirski pregled in komercialno ponudbo, navedite:

Zahteve glede strukturne obremenitve

Zahteve glede konstrukcijske napetosti (N_Ed), strižne (V_Ed), dinamične ali utrujene obremenitve na priključno točko.

Podrobne inženirske risbe

Risbe strukturnih podrobnosti, ki prikazujejo globino vgradnje sidra (hef), debelino betonskega elementa, robne razdalje in postavitev okoliških armatur.

Specifikacije kakovosti materiala in končne obdelave

Želena vrsta jekla (npr. Q355B, nerjaveče jeklo 316) in površinska prevleka (elektro-galvanizirano, vroče-potapljano cinkano, cink-flake).

Specifikacije betona

Karakteristična tlačna trdnost betona (fck pri 28 dneh in fck,kub v fazi odstranjevanja).

Obseg projekta in razpored dostave

Ciljne količine naročila, razporedi pošiljanja serij in zahteve namembnega pristanišča/incoterm (FOB, CIF, DDP).

pogosta vprašanja

V: Kakšna so vlita-sidra v primerjavi z-nameščenimi razteznimi ali kemičnimi sidri?

O: Ulita-sidra razvijejo odpornost na obremenitev z neposrednim mehanskim zagozdenjem in kompresijskimi stožci, vzpostavljenimi med utrjevanjem betona. Ta zasnova zagotavlja večjo obremenitev pri krajših robnih razdaljah, odpravlja delo pri vrtanju, preprečuje udarce armaturnih palic in odpravlja tveganje za -neuspehe kemičnih vezi zaradi prahu.

V: Kateri strukturni standardi urejajo načrtovanje teh ulitih-montažnih sider?

O: Izdelki so izdelani tako, da so v skladu s standardnimi mednarodnimi predpisi za projektiranje montažnega betona, vključno s CEN/TS 1992-4 / EN 1992-4 (Načrtovanje pritrdilnih elementov za uporabo v betonu), ACI 318 Dodatek D / ACI 318-19 poglavje 17 (Sidranje na beton) in smernice PCI Design Handbook.

V: Kako temperaturna nihanja vplivajo na vroče-pocinkane litine-v sidrih?

O: Vroče{0}}pocinkana jeklena sidra ohranijo strukturno celovitost v standardnih ciklih sušenja s paro montažnih izdelkov (do 70 stopinj / 158 stopinj F) in delovnih okoljih v razponu od -40 stopinj do +200 stopinj (-40 stopinj F do +392 stopinj F) brez mikrostrukturne degradacije ali izgube adhezije premaza.

V: Ali se ta sidra lahko uporabljajo v lahkih ali plinobetonskih elementih?

O: Beton z lahkim agregatom zmanjša značilno izvlečno-zmožnost zaradi nižje strižne trdnosti betona. Zmanjšanja je treba izračunati z uporabo redukcijskih faktorjev gostote betona v skladu z EN 1992-1-1 ali smernicami ACI.

V: Katera dokumentacija o kakovosti spremlja vsako pošiljko?

O: Standardni dokumentacijski paketi vključujejo potrdila o preskusu surovin EN 10204 3.1, zapise o pregledu dimenzij, poročila o debelini prevleke in tovarniško potrdilo o skladnosti (CoC). Na zahtevo so na voljo-poročila o destruktivnih preskusih za serijo.

Zahtevajte ponudbo

Predložite svoje projektne zahteve, strukturne risbe ali kosovnice neposredno naši tehnični prodajni ekipi za inženirsko analizo in komercialne ocene.
